CPS171 Głębokie czujniki boczne dokładność portu od 0 do 85C czujnik ciśnienia

Name: CPS171 Głębokie czujniki boczne dokładność portu od 0 do 85C czujnik ciśnienia
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Wuxi

Nazwa handlowa: Consensic

Numer modelu: CPS171

Warunki płatności i wysyłki

Minimalne zamówienie: Skontaktuj się z nami, aby uzyskać szczegółowe informacje

Cena: Consult customer service

Czas dostawy: 3-7 dni roboczych

Zasady płatności: Akredytywy, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business-to-business

Możliwość Supply: 1000 sztuk

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                4.65V czujnik ciśnienia, 85C czujnik ciśnienia, 4.7V czujnik przetwornika ciśnienia


Supply Voltage to GND1:	VS4.75~5.25V	Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V	Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

Supply Voltage to GND1:	VS4.75~5.25V
Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

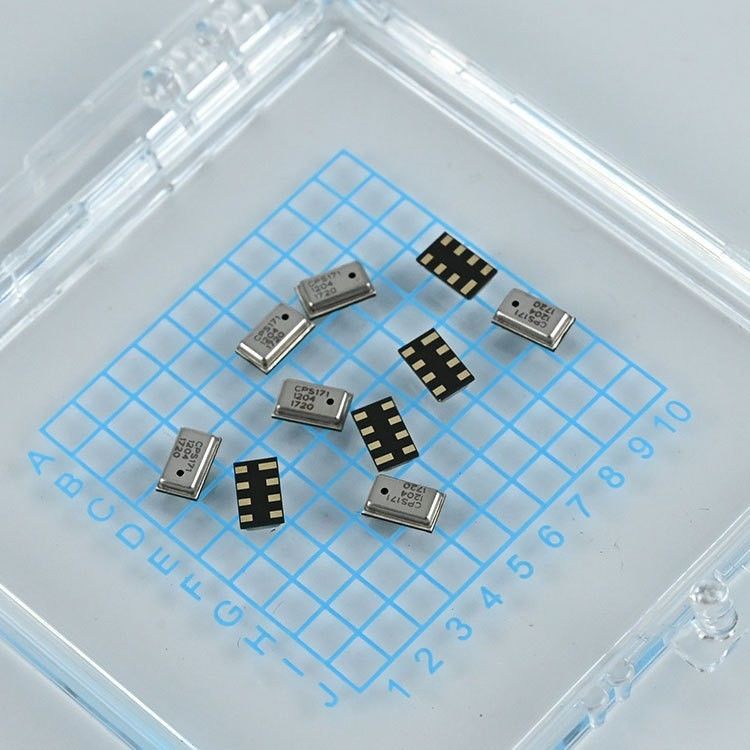

CPS171 Głębokie czujniki boczne dokładność portu od 0 do 85C czujnik ciśnienia

Korzyści

Niskie zużycie energii: Efektywna obsługa przy minimalnym zużyciu energii.
Niepotrzebny zegar zewnętrzny: Uproszcza integrację i zmniejsza liczbę komponentów.
Wysoka odporność na czujniki: Trwałe i niezawodne w różnych środowiskach.

Cechy

Czujnik ciśnienia kalibrowany fabrycznieZapewnia wysoką dokładność.
Napięcie zasilania: 5,0 V ± 10%
Zakres temperatury pracy: -40°C do +85°C

Interfejsy

Wyjście analogowe: Typowa moc wyjściowa wynosi od 10% do 90% napięcia zasilania (VSUPPLY).

Cechy fizyczne

Mały czynnik formy: Kompaktna konstrukcja o wymiarach 3 x 5 x 1,2 mm (szerokość x długość x wysokość).
Pakiet LGA: opakowanie ośmiokształtne dla łatwej montażu.
Port czujnika górnego boku: wygodne do integracji w różnych zastosowaniach.

Opis

CPS171 to rezystywne rozwiązanie czujników ciśnienia bezwzględnego przeznaczone do zastosowań niskiego ciśnienia, takich jak systemy MAP.Obejmuje ultra-mały rezystywny czujnik ciśnienia MEMS i kondycjonujący ASIC do zapewnienia dokładnych pomiarów ciśnieniaCzujnik dostarcza w pełni kalibrowany, kompensowany ciśnieniem sygnał wyjściowy.

Zintegrowany ADC oparty na sigma-delcie, w połączeniu z wewnętrzną logiką kalibracji, zapewnia wysoki poziom sygnału wyjściowego analogowego proporcjonalnego do zastosowanego ciśnienia.

Wnioski

Różnorodne systemy ciśnienia bezwzględnego
Urządzenia przemysłowe
Systemy sterowania powietrzem
Systemy próżniowe

Absolutne ratingi

Parametry	SYMBOL	Min.	Max.	Jednostki
Nadmierna presja		1000 (10)		kPa (bar)
Napięcie zasilania (w odniesieniu do GND)	VDD	- 0.3	6.0	V
Napięcia przy analogicznym wprowadzeniu/wyjściu w gniazdku	WINA	- 0.3	VDD +0.3	V
Napięcia przy analogicznym wprowadzaniu/wyjściu	Głosowanie	- 0.3	VDD +0.3	V
Temperatura przechowywania	TSTOR	-50	130	°C

Warunki eksploatacji

Parametry	SYMBOL	Warunki	Min.	TYP	Max.	Jednostki
Operacja
Napięcie zasilające GND1	VS		4.75	5.0	5.25	V
Zakres temperatury pracy			-40		85	°C
Wymogi dotyczące kontroli i monitorowania
Zakres 1			10 (100)		115 (1150)	kPa (mbar)
Produkcja na pełną skalę	VFSO	@VS=5,0V		4.7		V
Całkowity przedział	VFSS	@VS=5,0V		4.5		V
Dokładność		(0 do 85°C)			± 1.5	% VFSS
Wrażliwość	W/P			45		mV/kPa

Parametry elektryczne

Parametry	SYMBOL	Warunki	Min.	TYP	Max.	Jednostki
Zapewnienie prądu
Aktualność trybu aktualizacji	IDD	Najgorsze ustawienia: 12-bitowe, 0 ms wyłączenie		1200	1500	μA
Wynik analogiczny
Wynik analogowy (CPS171)	Analog_P	10 do 115 kPa (100 do 1150mbar)	0.4		4.65	V
Rozdzielczość wyjścia analogowego	OZE			12		Bity
Analogiczny dodatkowy błąd (w tym błąd ratiometryczny)	Wyjście.	-40 do 125°C	0.1		0.5	%
System
Częstotliwość układu skróconego	fSYS	Wszystkie czasy w niniejszej specyfikacji podlegają tej zmianie.		1.85		MHz
Czas uruchomienia (włączanie do gotowości danych)	STA	Najkrótsze i najwolniejsze ustawienia	4.25		173	ms
Prędkość aktualizacji (tryb normalny)	TRESP_UP	Najkrótsze i najwolniejsze ustawienia	0.70		288	ms
Brak szczytowy @ wyjście (100 pomiarów w 12 bitach)	Nie				5	LSB
