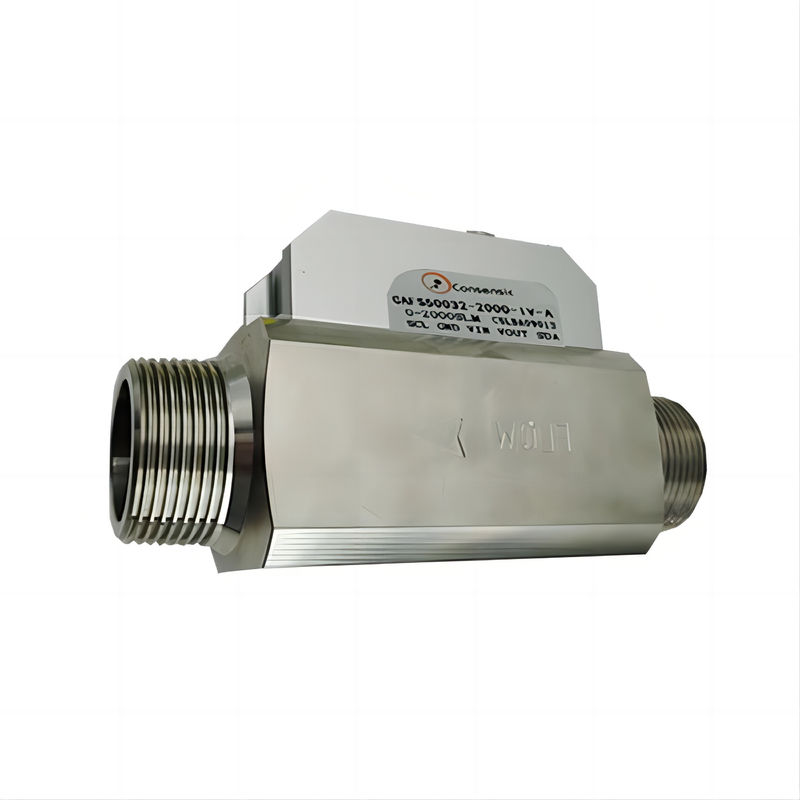

Całkowity materiał ze stali nierdzewnej

Wsparcie i usługi:

Charakterystyka:

■ Wysoka dokładność (dokładność F.S. 1,5%)
■Wynik liniowy i brak konieczności kompensacji temperatury
■Długoterminowa stabilność przy minimalnym zerowym przepływie
■Szybki czas reakcji (20 ms)
■Przepływ wynosi 0-60 m/s, a odporność na uderzenia wynosi 100 g
■ Rdzeń czujników w stanie stałym (bez próżni powierzchniowych lub kruchych membran) odporny na zatykanie i wstrząsy ciśnieniowe
■Wyjście analogowe (1-5 V) (dostępne wyjście cyfrowe komunikacji RS485)
■Z zgodnością z pomiarami gazów stosunkowo wilgotnych
■Temperatura pracy: -25°C do 85°C, Temperatura przechowywania: -40°C do 90°C, wilgotność: 0 do 100% RH
■Sensor jest odporny na kondensację

Parametry techniczne:

• Latus rectum:32 mm
• Połączenie:PT1/4"
• Całkowity materiał:Pozostałe

Parametry wydajności

• Zasilanie:8~24 VDC, 50mA (nieobowiązkowe)
• Dokładność:±1,5% FS
• Czas reakcji:65 ms (nieobowiązkowe)
• Maksymalne ciśnienie:00,8 MPa (wykonalne)
• Metody komunikacji:RS485 (MODBUS)

Tryby wyjścia

• Wydatki analogowe:1-5 VDC
• 4-20mA:Odpowiedź

Temperatura

• Średnia temperatura:-10~65°C
• Temperatura otoczenia:-25~85°C

Interfejs

• Połączenie:PT1/4 (wykonalne)

Metoda kalibracji

• Powietrze, 20°C, 101,325 kPa

Całkowity materiał

• Stal nierdzewna

Zastosowanie:

■ Przemysł ■ Medycyna ■ Ropa naftowa ■ Urządzenia instrumentalne • Gaz • Chemia • Topanie • Przetwarzanie żywności • Urządzenia mechaniczne i elektryczne

Opis produktu:

Czujniki przepływu medycznego CAFS5032 wykonane są z układów mikroelektromechanicznych (MEMS) z układami czujników przepływu, które nadają się do różnych celów czyszczenia i oczyszczania.Pomiar i kontrola procesu gazu o małym przepływie suchej, wyjątkowa technologia opakowania umożliwia produktowi spełnienie różnych zakresów pomiaru przepływu, zapewniając wysoką wrażliwość, wysoką niezawodność, wysoką stabilność i niskie koszty.Bazuje na jednostce wykrywającej przepływ MEMS i wysokoprecyzyjnym cyfrowym obwodzie przetwarzania i kalibracji (MCU). The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internally.Przetwarzany jest odpowiedni algorytm kompensacji, więc nie ma potrzeby wykonywania zewnętrznej kompensacji kalibracyjnej w celu zapewnienia wysokiej precyzji wyjścia przepływu;Przyjazny tryb cyfrowej komunikacji wyjściowejUżytkownicy mogą łatwo uzyskać odpowiednie informacje o danych do komunikacji; zakres zastosowań jest bardzo szeroki.

korespondencja

1Komunikacja RS485
Tryb komunikacji przepływometer jest RS485, i istnieją dwa tryby protokołu: (zazwyczaj fabryczny jest B tryb)
A. Protokół komunikacji kalibrowany fabrycznie, który jest samodzielnym protokołem komunikacyjnym;
B. Protokół Modbus jest protokołem komunikacji między maszynami.
Ustawienia:
Poziom Baud 9600 (protokół A) / 9600 (protokół B);
8 bitów danych;
Stop bit 1;
Nie ma kontrolnej sumy/regulacji przepływu.
Protokół łączności jest następujący: Protokół łączności Modbus górnego komputera przepływometra mas gazowego serii CAFS5000
2. 4-20mA prądu sygnału wyjściowego
4 ~ 20mA Wydzielony sygnał + ((LOOP +), Brązowy)
Połączenie rezystora pętli (Ten krok jest przeznaczony dla użytkowników, którzy potrzebują sygnału wyjściowego o mocy 4 ~ 20 mA.)
, inni użytkownicy proszę pominąć ten krok).
Relacja między napięciem zewnętrznego obwodów wyjściowych prądu 4~20mA a maksymalnym oporem pętli:
RL (max) = 200Ω
