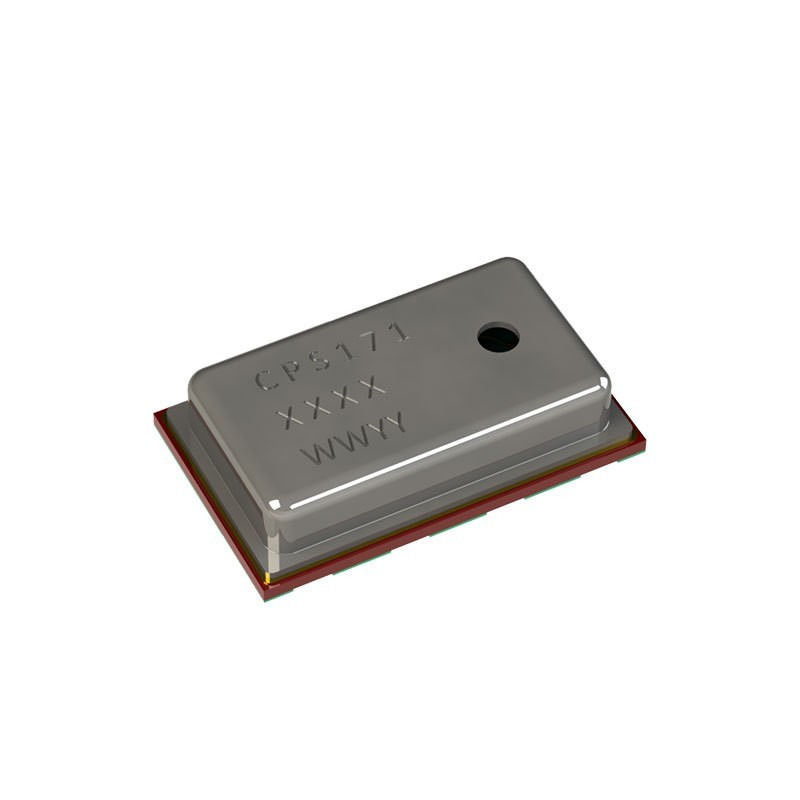

Name: CPS171 10 do 115 kPa Analogiczny czujnik ciśnienia wyjściowego 5,0V
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 10 do 115 kPa Analogiczny czujnik ciśnienia wyjściowego 5,0V

Szczegóły produktu

Miejsce pochodzenia: Wuxi

Nazwa handlowa: Consensic

Numer modelu: CPS171

Warunki płatności i wysyłki

Minimalne zamówienie: Skontaktuj się z nami, aby uzyskać szczegółowe informacje

Cena: Consult customer service

Czas dostawy: 3-7 dni roboczych

Zasady płatności: Akredytywy, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business-to-business

Możliwość Supply: 1000 sztuk

Najlepszą cenę

Przegląd

CPS171 to rezystywny czujnik ciśnienia bezwzględnego zaprojektowany specjalnie do zastosowań niskiego ciśnienia, takich jak systemy MAP.wydajność analogowa z kompensacją ciśnienia i składa się z rezystywnego czujnika ciśnienia MEMS w połączeniu z ASIC do kondycjonowania do dokładnych pomiarów ciśnienia.

Kluczowe cechy i składniki

Odporny czujnik ciśnienia MEMS: Ultra-mały współczynnik kształtu dla kompaktowych zastosowań.
Kondycjonowanie ASIC: Zapewnia dokładne pomiary ciśnienia w zakresie kalibrowanym fabrycznie.
Zintegrowany Sigma Delta ADC: zapewnia sygnał wyjściowy analogowy wysokiego poziomu proporcjonalny do ciśnienia zastosowanego.
Logika kalibracji wewnętrznej: Zwiększa dokładność i niezawodność pomiarów.

Absolutne ratingi

Te parametry określają maksymalne warunki naprężenia, na które czujnik może wytrzymać bez utraty trwałego uszkodzenia:

Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostki
Nadmierna presja	/	/	/	/	1000 (10)	kPa (bar)
Napięcie zasilania (w odniesieniu do GND)	VDD	/	- 0.3	/	6.0	V
Napięcia przy analogicznym wprowadzaniu/wyjściu - w klatce	WINA	/	- 0.3	/	VDD+0.3	V
Napięcia przy analogicznym wprowadzeniu/wyjściu - wyjściu	Głosowanie	/	- 0.3	/	VDD+0.3	V
Temperatura przechowywania	TSTOR	/	-50	/	130	°C

Warunki eksploatacji

Określa typowe warunki standardowej pracy czujnika:

Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostki
Napięcie zasilające GND1	VS	/	4.75	5.0	5.25	V
Zakres temperatury pracy	/	/	-40	/	85	°C

Charakterystyka zakresu ciśnienia (CPS171-JW001)

Opisza działanie czujnika w zakresie jego kalibrowanego ciśnienia:

Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostki
Zakres ciśnienia 1	/	/	10 (100)	/	115 (1150)	kPa (mbar)
Produkcja na pełną skalę	VFSO	@VS=5,0V	/	4.7	/	V
Całkowity przedział	VFSS	@VS=5,0V	/	4.5	/	V
Dokładność	/	(0 do 85°C)	/	/	± 1.5	% VFSS
Wrażliwość	W/P	/	/	45	/	mV/kPa

Parametry elektryczne

Szczegóły dotyczące zużycia energii i charakterystyki wyjścia elektrycznego czujnika:

Parametry	Symbol	Warunki	Min.	Rodzaj	Maksymalnie	Jednostki
Prąd zasilający	IDD	Najgorsze ustawienia: 12-bitowe, 0 ms wyłączenie	1200	/	1500	μA
Wyjście analogowe	/	CPS171, Analog_P 10 do 115kPa (100 do 1150mbar)	0.4	/	4.65	V
Rozdzielczość wyjścia analogowego	OZE	/	/	12	/	Bity
Analogiczny dodatkowy błąd	Wyjście.	Włącznie z błędem ratiometrycznym, -40 do 125°C	0.1	/	0.5	%
Częstotliwość układu skróconego	fSYS	Wszystkie czasy w niniejszej specyfikacji podlegają tej zmianie.	/	1.85	/	MHz
Czas uruchomienia	STA	Włączanie do gotowości danych, ustawienia najszybszego i najwolniejszego	/	4.25	173	ms
Prędkość aktualizacji (tryb normalny)	TRESP_UP	Najkrótsze i najwolniejsze ustawienia	/	0.70	288	ms
Wynik	Nie	100 pomiarów w 12 bitach	/	/	5	LSB

Wyjście analogowe:	Typowe 10% do 90% VSUPPLY	Napięcie zasilania:	5,0 V ±10%
Mały format:	3 x 5 x 1,2 mm (szer. x wys.)	Napięcie zasilania do GND1:	MIN4,75 TYP5,0 MAKS. 5,25 V

Wyjście analogowe:	Typowe 10% do 90% VSUPPLY
Napięcie zasilania:	5,0 V ±10%
Mały format:	3 x 5 x 1,2 mm (szer. x wys.)
Napięcie zasilania do GND1:	MIN4,75 TYP5,0 MAKS. 5,25 V
