CPS122 Bezwzględna dokładność ciśnienia: ±0.1kPa (±1.0mbar) @ 0°C do 50°C, 95kPa do 105kPa

Dzięki zastosowaniu CPS122 użytkownicy mogą uzyskać niezawodne, precyzyjne pomiary ciśnienia przy jednoczesnym zminimalizowaniu zużycia energii i uproszczeniu projektowania systemu.

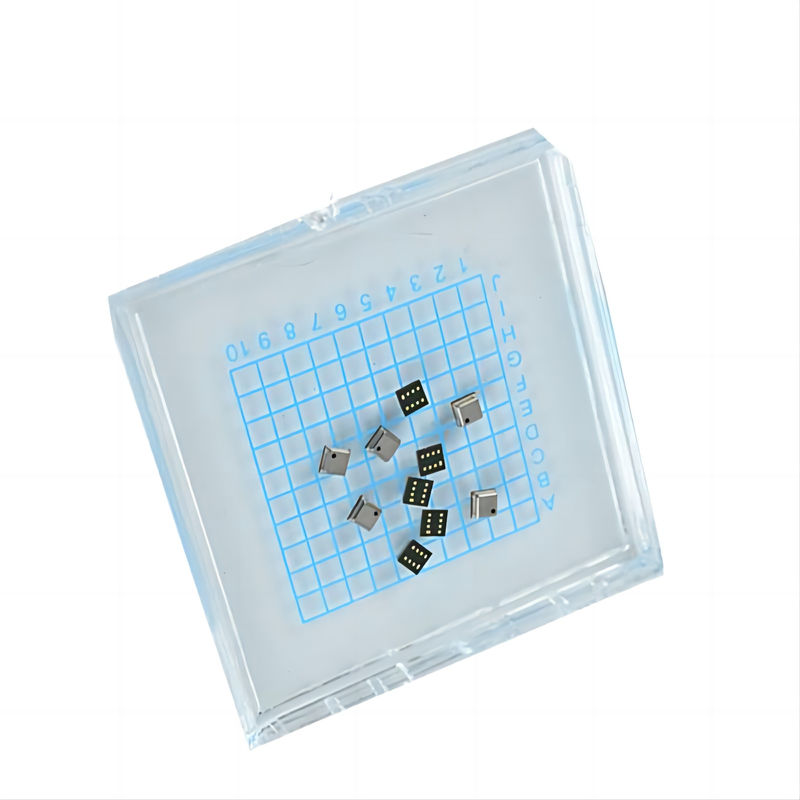

Opis produktu: czujnik ciśnienia CPS122

W sprawieCPS122jest wysoce precyzyjnym, niskoenergetycznym systemem czujników ciśnienia (SIP) przeznaczonym do szerokiego zakresu zastosowań. Łączy w sobie odporny czujnik ciśnienia typu mostka z 24-bitowym ADC,wykonywanie pomiarów ciśnienia o wysokiej rozdzielczościCzujnik jest kalibrowany fabrycznie zarówno pod kątem ciśnienia, jak i temperatury, co zapewnia łatwość użytkowania bez konieczności dodatkowej kalibracji przez mikrokontrolator hosta.

Tryby działania

CPS122 jest początkowo zaprogramowany w tryb uśpienia, w którym pozostaje w stanie uśpienia do momentu otrzymania żądania pomiaru (MR) od mistrza/gospodara. Po otrzymaniu polecenia MR CPS122 budzi się,kończy cykl pomiarowy, przechowuje dane w rejestrach wewnętrznych, a następnie wraca do trybu uśpienia.

Cechy fizyczne

• Wielkość: 3 x 3 x 1,2 mm (W x L x H)
• Pakiet: LGA, 8 Ołów
• Port wykrywającyStrona górna:

Przegląd

• Rodzaj czujnika: Odporny czujnik ciśnienia mostkowego
• ADC: 24-bitowe dla wysokiej rozdzielczości
• Produkcja: cyfrowa, w pełni kalibrowana pod kątem ciśnienia i temperatury
• Interfejs: I2C, uproszczenie integracji i zmniejszenie potrzeby skomplikowanych obliczeń rekompensaty

Korzyści

• Niskie zużycie energii: Idealny do zastosowań zasilanych bateriami
• Niepotrzebne zegarki zewnętrzne
• Wysoka odporność na czujniki: zapewnienie trwałości i niezawodności

Cechy

• Kalibracja fabryczna: czujnik ciśnienia i temperatury
• Napięcie zasilania: od 2 V do 5,5 V (typowe 3 V)
• Obecne zużycie: < 5μA (jedne pomiar), < 200nA w stanie uśpienia (25°C)
• Zakres temperatury pracy: -40°C do +85°C
• Dokładność ciśnienia: ±0,1 kPa (±1,0 mbar) w temperaturze od 0°C do 50°C, 95 kPa do 105 kPa
• Dokładność ciśnienia względnego: ±0,01 kPa (< 1 m)
• Dokładność temperatury: ±1,0°C

Interfejsy

• I2C: Do 400 kHz

Wnioski

• Smartfony
• Wyroby do noszenia
• Altimetry
• Przenośne i stacjonarne barometry
• Stacje meteorologiczne
• Aplikacje GPS
• Urządzenia przemysłowe
• Systemy sterowania powietrzem
• Systemy próżniowe

Parametry elektryczne
