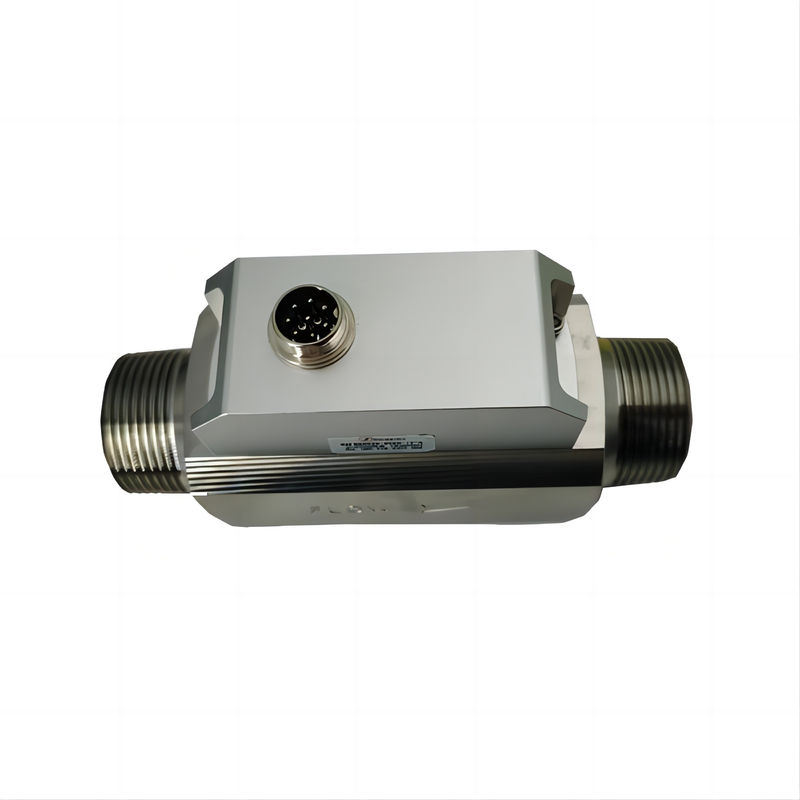

CAFS5032 Maksymalne ciśnienie 0,8 MPa Wysokiej precyzji czujnik oparty na MEMS

CAFS5032 Maksymalne ciśnienie 0,8 MPa Dokładność dostosowalna ±1,5% FS %

Jak obliczyć przepływ

Przepływ można określić z napięcia wyjściowego czujnika przy użyciu następującego wzoru:
$\text{Wskaźnik przepływu}=\frac{(\text{VOUT}-\; Nie.1\text{V})}{4\text{V}}\times \text{Poziom przepływu w całym zakresie}$
Przykład obliczeń:
W przypadku czujnika CAFS5032AV o pełnym zakresie przepływu 1000 SLPM, jeżeli napięcie wyjściowe wynosi 2,5 V, natychmiastowy przepływ można obliczyć w następujący sposób:
$\text{Wskaźnik przepływu}=\frac{(2.5V-\; Nie.1V)}{4V}\times 1000\text{SLPM}=375\text{SLPM}$

Wnioski

• Procesy przemysłowe:Dokładne pomiary przepływu gazu w produkcjach i liniach produkcyjnych.
• Urządzenia medyczne:Monitorowanie i kontrolowanie przepływu gazu w sprzęcie medycznym.
• Przemysł naftowy:Pomiar i kontrola w ekstrakcji i przetwarzaniu gazu.
• Instrumenty:Precyzyjne pomiary przepływu dla różnych instrumentów naukowych i inżynierskich.
• Laboratoria:Zarządzanie przepływem gazu do zastosowań eksperymentalnych i badawczych
• Urzędy gazowe:Pomiar i monitorowanie w systemach dystrybucji gazu.
• Przetwarzanie chemiczne:Pomiar przepływu gazu w reakcjach i procesach chemicznych.
• Roztopienie:Dokładna kontrola przepływu gazu w operacjach stopienia metali.
• Przetwarzanie żywności:Pomiar gazu w procesach produkcji i pakowania żywności.
• Urządzenia mechaniczne i elektryczne:Integracja z różnymi systemami pomiaru i kontroli przepływu.

Opis produktu

W sprawiePozycja CAFS5032jest precyzyjnym urządzeniem pomiarowym przepływu opartym na MEMS zaprojektowanym do szerokiego zakresu zastosowań.czujnik CAFS5032 jest idealny do pomiaru i kontroli czystych i stosunkowo suchych gazów w środowiskach przemysłowych i handlowych.
Czujnik ten wykorzystuje najnowocześniejszą technologię systemu mikroelektromechanicznego (MEMS), która łączy czujnik przepływu masy cieplnej z precyzyjnymi obwodami przetwarzania cyfrowego i kalibracji.Zintegrowany konwerter Δ-Σ A/D i wewnętrzne algorytmy kalibracyjne zapewniają dokładne pomiary przepływu przy minimalnych wymaganiach kalibracji zewnętrznejCAFS5032 oferuje niezawodną wydajność z różnymi opcjami wyjściowymi i może być stosowany w różnych warunkach operacyjnych.

Cechy produktu

• Wysoka dokładność:CAFS5032 zapewnia wysoką precyzję z dokładnością ±1,5% pełnej skali (FS), zapewniając niezawodne i dokładne pomiary przepływu gazu.
• Wyjście liniowe:Czujnik posiada liniową odpowiedź wyjściową, która ułatwia integrację i zastosowanie w różnych systemach.
• Nie wymagana jest rekompensata temperatury:Konstrukcja czujnika eliminuje konieczność zewnętrznej kompensacji temperatury, zmniejszając złożoność systemu i utrzymanie.
• Stabilność długoterminowa:Przy minimalnym zerowym przemieszczeniu czujnik utrzymuje wysoką wydajność i stabilność przez długi czas.
• Szybki czas reakcji:Czujnik ma szybki czas reakcji 65 ms (wybieralny), umożliwiający pomiary przepływu w czasie rzeczywistym i szybkie regulacje.
• Szeroki zakres przepływu:Zdolny do pomiaru przepływów gazu od 0 do 60 m/s, o wysokiej odporności na uderzenia i wstrząsy do 100 g.
• Rdzeń czujników w stanie stałym:Rdzeń czujnika MEMS nie posiada powierzchniowych próżni ani kruchych folii, co czyni go odpornym na blokady i uderzenia ciśnienia.
• Różnorodne opcje wyjścia:Oferuje zarówno wyjścia analogowe (1-5 VDC), jak i cyfrową komunikację RS485 (protokół MODBUS) do elastycznej integracji i analizy danych.
• Przystosowanie do wilgotnych środowisk gazowych:Odpowiedni do pomiaru stosunkowo wilgotnych gazów, poszerzając zakres zastosowań.
• Zakres temperatury i wilgotności:Działa w szerokim zakresie temperatur od -25°C do 85°C oraz w warunkach przechowywania od -40°C do 90°C, z tolerancją wilgotności 0-100% RH.
• Odporność na wodę kondensatową:Zaprojektowane w celu wytrzymania narażenia na wodę kondensatową bez pogorszenia wydajności.

Specyfikacje funkcjonalne
