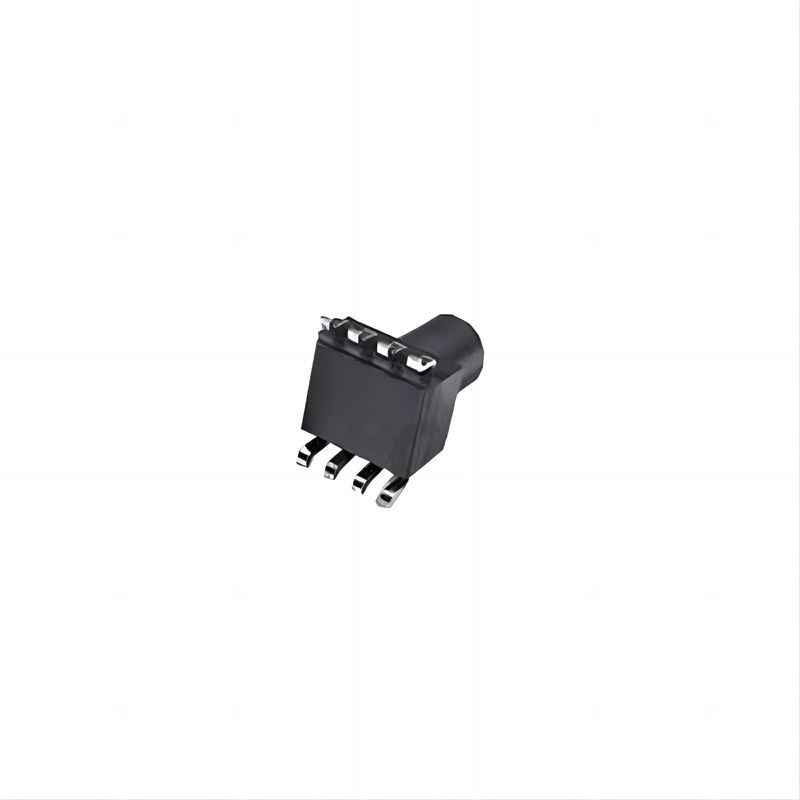

5-10V czujnik ciśnienia cyfrowego opartego na MEMS

CPG Zero Offset -15~+15mV Nolinear 0.2~0.5%FS Stabilność 0.2 %FS /Y

Uwaga:Jeżeli nie określono inaczej, wszystkie wartości zawarte w niniejszej tabeli są badane przy napięciu 5 Vdc i temperaturze 25 ± 3 °C.

czujnik ciśnienia serii CPG jest urządzeniem opartym na MEMS z strukturą całkowicie silikonową, zaprojektowanym do dokładnego pomiaru ciśnienia w zakresie od -100 kPa do 700 kPa.Wykazuje on liniowy związek między zastosowanym ciśnieniem a napięciem wyjściowymTen czujnik jest zaprojektowany z myślą o niskiej cenie i wysokiej niezawodności w długim okresie, idealnie nadaje się do zastosowań w sprzęcie gospodarstwa domowego, sprzęcie medycznym, sporcie,i pomiar ciśnienia przemysłowego.

Kluczowe cechy

• Szeroki zakres ciśnienia: -100 kPa do 700 kPa
• Wysoki zakres temperatury: Działa skutecznie w temperaturze od -40 do 125°C
• Doskonała liniowość: zapewnia liniowe napięcie wyjściowe proporcjonalne do ciśnienia
• Kosztowo efektywny: Zaprojektowane do zastosowań o niskim koszcie
• Wysoka niezawodność: Zapewnia długoterminową stabilność wyników
• Różnorodne zastosowania: nadaje się do zastosowań domowych, medycznych, sportowych i przemysłowych

Konfiguracja i definicje szpilki

Tabela 5.1: Definicja pozycji stóp

Uwaga: SOP (Small Outline Package) ma taką samą definicję szpilki jak DIP (Dual In-line Package).

Wnioski

• Urządzenia domowe: Zapewnia dokładne pomiary ciśnienia w pralkach, zmywarkach i innych urządzeniach gospodarstwa domowego.
• Sprzęt medyczny: Istotne dla urządzeń wymagających precyzyjnego monitorowania ciśnienia, takich jak urządzenia do monitorowania ciśnienia krwi i oddychacze.
• Sprzęt sportowy: Przydatne w sprzęcie sportowym i sprzęcie do dokładnego pomiaru ciśnienia.
• Pomiar ciśnienia przemysłowego: nadaje się do różnych zastosowań przemysłowych wymagających solidnych i niezawodnych czujników ciśnienia.
