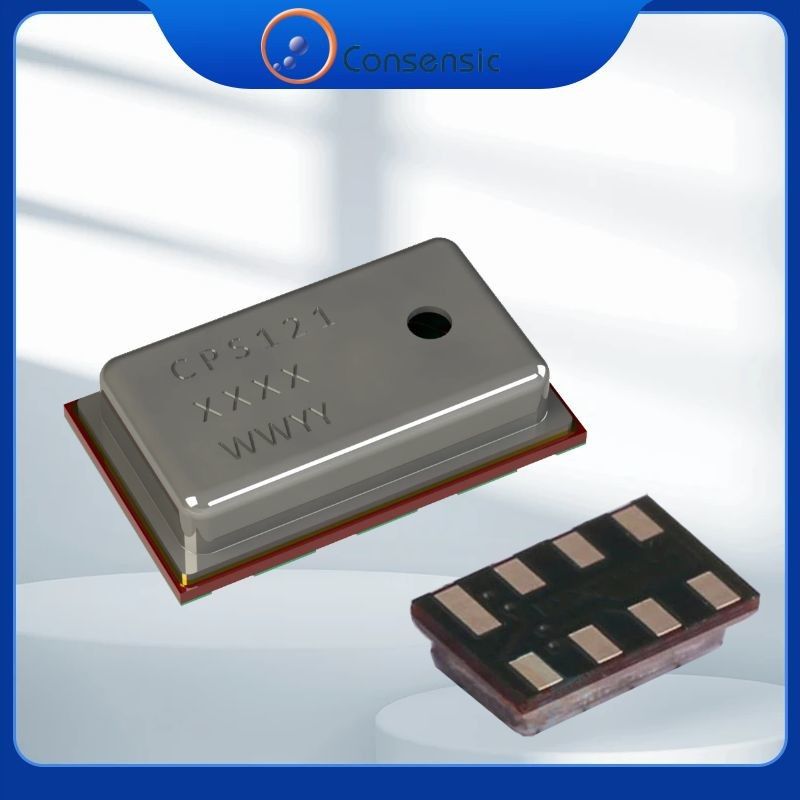

CPS121 Wysokiej dokładności cyfrowy czujnik ciśnienia wyjściowego 95 kPa do 105 kPa

Cyfrowy czujnik ciśnienia wyjściowego CPS121 Zakres temperatury roboczej:- od 40 °C do +85 °C Dokładność ciśnienia: ± 0,1 kPa (± 1,0 mbar) @ 0 °C do 50 °C, 95 kPa do 105 kPa

W sprawieCPS121system-in-a-package (SIP) oferuje wydajne i dokładne rozwiązanie dla precyzyjnych pomiarów ciśnienia i temperatury, ze szczególnym uwzględnieniem niskiego zużycia energii i łatwej integracji.Oto zwięzły podział kluczowych parametrów elektrycznych i cech:

Kluczowe cechy:

• Kalibracja fabryczna:Dokładne odczyty ciśnienia i temperatury bez konieczności dodatkowej kalibracji.
• Wyjście cyfrowe przez I2C:Bezproblemowa integracja poprzez prosty interfejs I2C.
• Niskie zużycie energii:Idealne dla urządzeń z baterią, minimalizujących zużycie energii.
• Brak zewnętrznego zegarka:Uproszcza projekt i zmniejsza złożoność.
• Wysoka odporność mediów:Wytrzymałe w różnych mediach, zapewniające niezawodną wydajność.

Właściwości elektryczne:

• napięcie zasilania:2V do 5,5V (zwykle 3V), który odpowiada szerokiej gamie zastosowań.
• Średnie zużycie prądu:< 5 μA na pomiar, zapewniając minimalne zużycie energii.
• Pojemność prądu w stanie snu:Niezwykle niski w temperaturze < 200 nA w temperaturze 25°C w celu oszczędności energii w czasie bezczynności.
• Zakres temperatury pracy:-40°C do +85°C, zapewniając niezawodną pracę w różnych warunkach.

Charakterystyka pomiaru:

• Dokładność absolutna ciśnienia:±0,1 kPa (±1,0 mbar) dla ciśnienia od 95 kPa do 105 kPa, w zakresie od 0 do 50 °C.
• Dokładność w stosunku do ciśnienia:±0,01 kPa, zapewniając wysoką precyzję pomiarów nawet w przypadku niewielkich odchyleń (np. < 1 metr).
• Dokładność temperatury:±1,0°C, zapewniając wiarygodne odczyty temperatury.

Interfejsy:

• Interfejs I2C:Wspiera częstotliwości przesyłania danych do 400 kHz, zapewniając szybkie przesyłanie danych do pomiarów w czasie rzeczywistym.

Charakterystyka fizyczna:

• Wskaźnik kształtu:Kompaktny 3 x 5 x 1,2 mm (szerokość x długość x wysokość), co sprawia, że nadaje się do konstrukcji o ograniczonej przestrzeni.
• Opakowanie:8-przewodniczący pakiet LGA, łatwy w integracji z istniejącymi systemami.
• Port wykrywający:Wykrywanie z górnej strony, które ułatwia wdrożenie w różnych urządzeniach.

Zastosowanie:

• SmartfonyDodaje możliwości wykrywania środowiska dla funkcji skoncentrowanych na użytkowniku.
• Wyroby do noszenia: Przydatne do monitorowania stanu zdrowia i sprawności fizycznej poprzez monitorowanie ciśnienia atmosferycznego i wysokości.
• Altimetry: zapewnia dokładne pomiary wysokości dla lotnictwa, wędrówek i innych zastosowań na zewnątrz.
• Barometry: Przydatne zarówno w przenośnych, jak i stacjonarnych zastosowaniach do monitorowania ciśnienia atmosferycznego.
• Stacje pogodowe: niezbędne do dokładnego gromadzenia danych meteorologicznych.
• Aplikacje GPS: Poprawia dane o wysokości, aby poprawić dokładność pozycjonowania.
• Napędy dysków twardych (HDD): Zapewnia optymalne działanie poprzez monitorowanie ciśnienia wewnętrznego.
• Urządzenia przemysłowe: Może być stosowany do monitorowania i kontroli ciśnienia w różnych procesach przemysłowych.
• Systemy sterowania powietrzem i systemy próżniowe: Zapewnia skuteczne zarządzanie przepływem powietrza i ciśnieniem w kontrolowanych warunkach.

Korzyści:

• Niskie zużycie energii:Idealne dla urządzeń z baterią, zwiększając żywotność.
• Nie potrzeba zegara zewnętrznego:Uproszcza proces projektowania i zmniejsza złożoność.
• Trwałość:Wysoka odporność na różne media czujnikowe zapewnia długowieczność i wytrzymałość w różnych środowiskach.

Urządzenie to jest uniwersalnym rozwiązaniem dla zastosowań wymagających wysokiej precyzji pomiarów ciśnienia i temperatury, ze szczególnym uwzględnieniem efektywności energetycznej i łatwości integracji.
