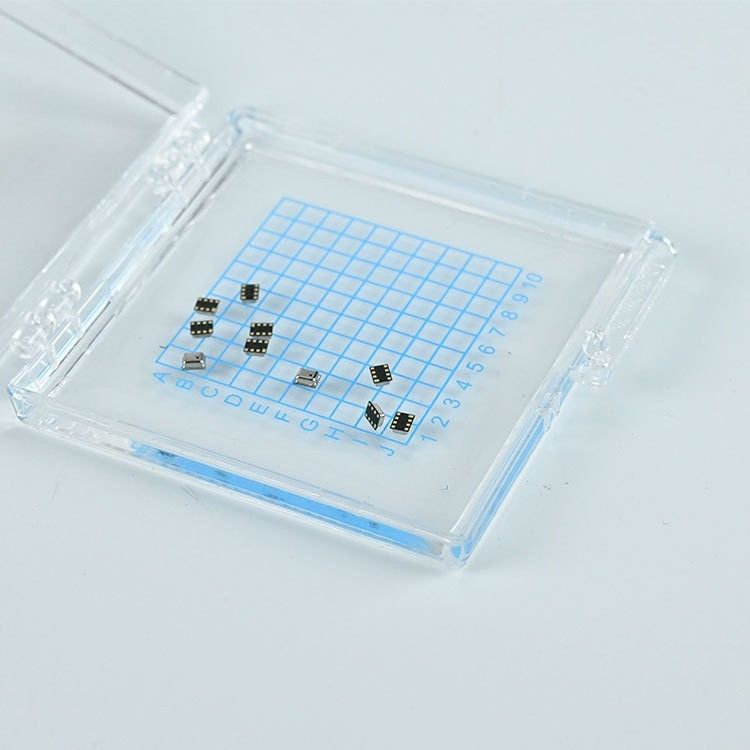

CPS123 Napięcie zasilania 2V do 5,5V 30-130kPa cyfrowy przetwornik ciśnienia wyjściowego

Jako strategiczny partner Alibaby, mamy niezwykle rygorystyczne wymagania i kontrolę produktów, a wszystkie produkty będą przechodzić przez trzy inspekcje jakości zamówień,Personel ds. kontroli jakości i zarządzania magazynem przed wysyłką. Aby upewnić się, że przesyłane produkty są kwalifikowanymi produktami, proszę potwierdzić jak najszybciej po otrzymaniu produktów, w przypadku gdy produkt ma problemy jakościowe (duży przepływ towarów,Zaniedbania są nieuniknione., przepraszamy za to), proszę przedstawić dowody zdjęciowe i opinie w ciągu 48 godzin.
Chodzi o jakość.

Charakterystyka działania

Parametry elektryczne

• Prąd zasilający
• Średni prąd zasilania (Iavg): 3,95 μA (VDD = 3V);Prąd zasilania podczas konwersji (Isc): 1,5 mA (VDD = 3V);Prąd zasilania w stanie gotowości (Iss): 0,2 μA (VDD = 3V)
• Analogiczny do cyfrowego konwertera (ADC)
• Rozdzielczość (rADC): 24 bity; częstotliwość zegara I2C (FC,I2C): 400 kHz

Warunki eksploatacji

• Czujnik ciśnienia
• Zakres: od 30 do 130 kPa (300 do 1300 mbar);Rezolucja: 0,001 kPa (0,01 mbar);Dokładność: od 70 do 115 kPa @ 0°C do 50°C: ±0,25 kPa (±2,5 mbar); od 70 do 115 kPa @ 25°C: ±0,2 kPa (±2,0 mbar)
• Czujnik temperatury
• Zakres: -40°C do +85°C;Rezolucja: 0,003°C;Dokładność: ±0,75°C od -40°C do +85°C

Operacja

• Napięcie zasilania do GND: od 2,0 V do 5,5 V (Wytwórnia kalibrowana dla ciśnienia i temperatury w zakresie 3,0 V ± 10%; dokładność wyjścia może się różnić poza tym zakresem).
• Zakres temperatury roboczej: -40°C do +85°C
• Rezystory wyciągające I2C: od 1 do 2,2 kΩ

Absolutne ratingi

• Nadciśnienie: do 2 razy większe niż pełna skala (FS)
• Napięcie zasilania: -0,3V do 6,5V (w odniesieniu do GND)
• napięcia na analogowych i cyfrowych szpilkach I/O (VA_IO, VD_IO): -0,3V do VDD + 0,3V
• Temperatura przechowywania: -60°C do +150°C

Przegląd

CPS123 jest rozwiązaniem SIP (System-in-a-Package), w którym zintegrowany jest odporny czujnik ciśnienia typu mostowy z 24-bitowym ADC, zaprojektowany w celu zapewnienia wysokiej rozdzielczości i dokładnych pomiarów ciśnienia.Posiada w pełni kalibrowane ciśnienie i temperatury zrekompensowane wyjście cyfrowe, co eliminuje potrzebę wykonywania skomplikowanych obliczeń kompensacyjnych przez mikrokontrolator hosta.
