Łatwy I2c Komunikacja cyfrowa czujnik ciśnienia wysokiej czułości

Jeśli masz więcej pytań lub potrzebujesz dalszych informacji na temat włączenia CPS121 do swoich projektów, zapytaj!

Elektryczne Parametry

Przegląd

Rozwiązanie system-in-a-package (SIP) CPS121 obejmuje czujnik ciśnienia mostkowego i 24-bitowy ADC, zapewniający wysoką rozdzielczość i precyzyjne pomiary ciśnienia.Całkowicie kalibrowane i zrekompensowane temperaturą wyjście cyfrowe ułatwia integracjęLogika wewnętrznej kalibracji czujnika eliminuje potrzebę zewnętrznych współczynników kalibracji i obliczeń kompensacyjnych przez mikrokontrolator hosta.

Kluczowe cechy

• Kalibracja fabryczna: Dostarcza dokładnych pomiarów ciśnienia i temperatury bezpośrednio.
• Wyjście cyfrowe: Dane o ciśnieniu i temperaturze dostępne za pośrednictwem interfejsu I2C.
• Niskie zużycie energii: nadaje się do zastosowań zasilanych bateriami.
• Niepotrzebne zegarki zewnętrzne: Uproszcza projektowanie systemu.
• Wysoka odporność mediów: odporny na różne środki czuwania.

Charakterystyka elektryczna

• Napięcie zasilania: od 2 V do 5,5 V (zwykle 3 V)
• Średnie zużycie prądu: < 5 μA na pomiar
• Konsumpcja prądu w stanie snu: < 200 nA w temperaturze 25°C
• Zakres temperatury pracy: -40°C do +85°C

Charakterystyka pomiaru

• Ciśnienie Absolutna dokładność: ± 0,1 kPa (± 1,0 mbar) od 0°C do 50°C, 95 kPa do 105 kPa
• Dokładność w stosunku do ciśnienia: ±0,01 kPa (< 1 metr)
• Dokładność temperatury: ±1,0°C

Interfejsy

• Interfejs I2C: Wspiera częstotliwości transmisji danych do 400 kHz

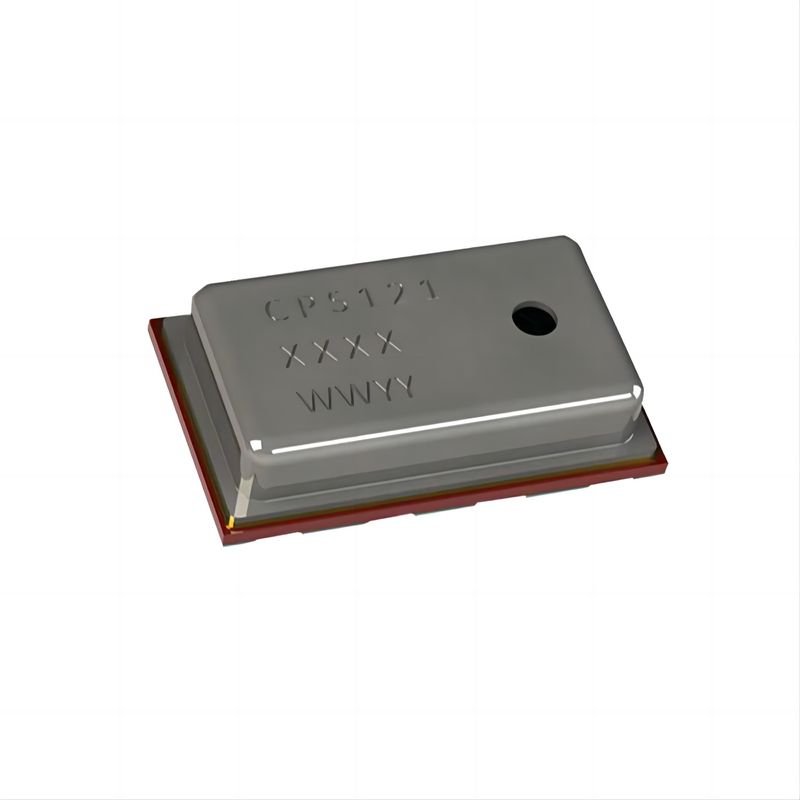

Cechy fizyczne

• Wskaźnik kształtu: Kompaktowy rozmiar 3 x 5 x 1,2 mm (w x l x h)
• Pakiet: pakiet LGA z 8 przewodami
• Port wykrywający: Wykrywanie górnej strony

Wnioski

1. Smartfony: Zwiększa zdolności czuwania środowiska.
2. Wyroby do noszenia: nadaje się do urządzeń śledzących stan zdrowia i kondycję.
3. Altimetry: Zapewnia dokładne pomiary wysokości.
4. Przenośne i stacjonarne barometryDokładnie mierzy ciśnienie atmosferyczne.
5. Stacje pogodowe: niezbędne do gromadzenia danych meteorologicznych.
6. Aplikacje GPS: Poprawia dokładność pozycji z danymi o wysokości.
7. Napędy dysków twardych (HDD): Monitoruje ciśnienie wewnętrzne w celu zapewnienia optymalnej pracy.
8. Urządzenia przemysłowe: nadaje się do monitorowania i kontroli ciśnienia.
9. Systemy sterowania powietrzem: Integralna część systemów zarządzających przepływem i ciśnieniem powietrza.
10. Systemy próżniowe: Monitorowanie i sterowanie ciśnieniem w środowiskach próżniowych.

Korzyści

• Niskie zużycie energii: Idealny do urządzeń zasilanych bateriami.
• Doskonały do zastosowań z akumulatorami: wydłuża żywotność baterii ze względu na niskie zużycie energii.
• Nie potrzeba zewnętrznego zegara: Uproszcza proces integracji.
• Wysoka odporność na czujniki: Zapewnia trwałość w różnych środowiskach.
