Odporny most SIP cyfrowy czujnik ciśnienia wyjściowego wysokiej rozdzielczości

CPS122 Hałas pod ciśnieniem pełna szerokość pasma, wysokość w trybie normalnym w oparciu o ciśnienie względne 1 10Pa cm

Wieloletnie doświadczenie w produkcji, technologia jest bardziej profesjonalna
Głównie promowanie CPS121, CPS135B, CPS171, CAFS3000
CAF S4000, CAFS5008B

Przegląd

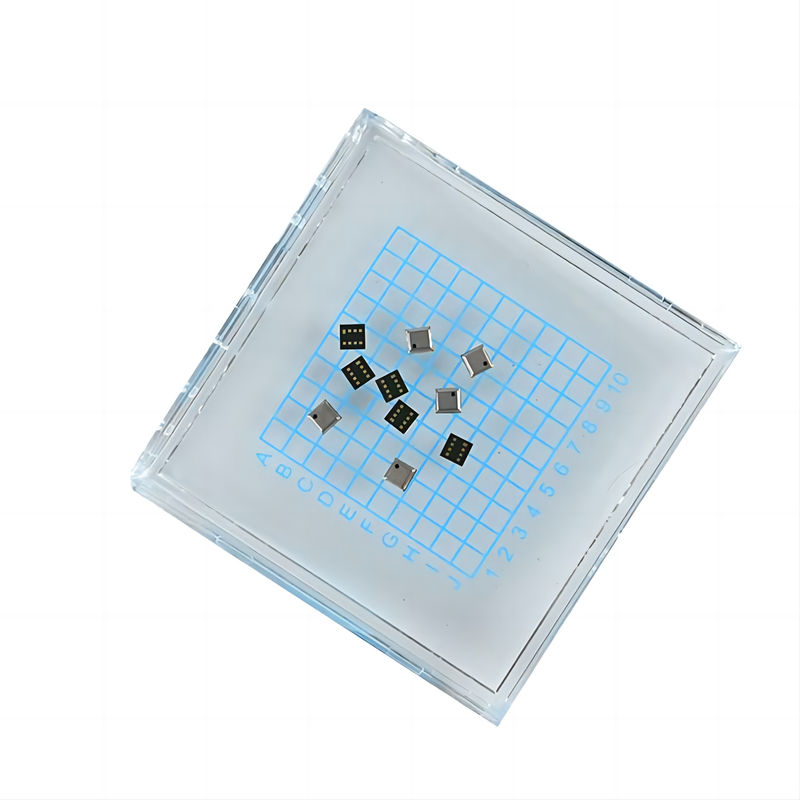

Rozwiązanie SIP (system-in-a-package) CPS122 to czujnik ciśnienia o wysokiej rozdzielczości, który zawiera czujnik ciśnienia typu mostkowego i 24-bitowy ADC.Oferuje w pełni kalibrowane ciśnienie i temperatury zrekompensowane wyjścia cyfrowe, uproszczając integrację i użytkowanie.zapewnienie dokładnych pomiarów za pośrednictwem interfejsu I2C bez konieczności wykonywania przez mikrokontroler hosta skomplikowanych obliczeń kompensacyjnych.

Korzyści

• Niskie zużycie energii: Idealny do urządzeń zasilanych bateriami.
• Doskonały do zastosowań z akumulatorami: wydłuża żywotność baterii dzięki efektywnemu zużyciu energii.
• Niepotrzebny zegar zewnętrzny: Uproszcza projektowanie i integrację systemów.
• Wysoka odporność na czujniki: Zapewnia trwałość i niezawodność w różnych środowiskach.

Cechy

• Kalibracja fabryczna: Zapewnia dokładne pomiary ciśnienia i temperatury.
• Napięcie zasilania: od 2 V do 5,5 V (typowe 3 V).
• Średnie zużycie prądu: < 5 μA na pomiar.
• Konsumpcja prądu w stanie snu: < 200 nA w temperaturze 25°C.
• Zakres temperatury pracy: -40°C do +85°C.
• Ciśnienie Absolutna dokładność: ±0,1 kPa (±1,0 mbar) od 0°C do 50°C, 95 kPa do 105 kPa.
• Dokładność w stosunku do ciśnienia: ±0,01 kPa (< 1 metr).
• Dokładność temperatury: ±1,0°C.

Charakterystyka elektryczna

Interfejsy

• Interfejs I2C: Wspiera częstotliwości transmisji danych do 400 kHz.

Cechy fizyczne

• Wskaźnik kształtu: Kompaktowy rozmiar 3 x 3 x 1,2 mm (w x l x h).
• Pakiet: pakiet LGA z 8 przewodami.
• Port wykrywający/W górnej części czujnik.

Wnioski

1. Smartfony: Zwiększa zdolności czuwania środowiska.
2. Wyroby do noszenia: nadaje się do urządzeń śledzących stan zdrowia i kondycję.
3. Altimetry: Zapewnia dokładne pomiary wysokości.
4. Przenośne i stacjonarne barometryDokładnie mierzy ciśnienie atmosferyczne.
5. Stacje pogodowe: niezbędne do gromadzenia danych meteorologicznych.
6. Aplikacje GPS: Poprawia dokładność pozycji z danymi o wysokości.
7. Napędy dysków twardych (HDD): Monitoruje ciśnienie wewnętrzne w celu zapewnienia optymalnej pracy.
8. Urządzenia przemysłowe: nadaje się do monitorowania i kontroli ciśnienia.
9. Systemy sterowania powietrzem: Integralna część systemów zarządzających przepływem i ciśnieniem powietrza.
10. Systemy próżniowe: Monitorowanie i sterowanie ciśnieniem w środowiskach próżniowych.
